蓄電池在線監測系統
機房建設、機房裝修、機房設備、模塊化、微模塊、冷通道、機柜、UPS、精密空調、智能物聯網監控系統、機房動力環境監控、機房動環、機房監控系統、視頻監控工程、大屏監控、廣播會議、背景音樂系統、防盜報警、網絡監控工程、客控、水質監測、智慧農業自動化、機房運維、資產管理、空氣質量、停車場、能源管理、3D可視化
詳情介紹
一、方案背景
蓄電池在UPS中已得到廣泛的應用，其主要作用就是儲存電能，一旦市電中斷，由電池放電供給逆變器，經逆變器處理，確保負載在一定的時間內正常用電。而在日常工作中，人們往往片面地認為蓄電池是免維護的而不加重視。然而由于對蓄電池的不合理使用，產生了蓄電池的電解液干涸、熱失控、早期容量損失、內部短路等問題，進而嚴重影響到供電系統的可靠性。而且，蓄電池組中如果有一個蓄電池故障，就可能導致整個備用電源失效，很可能會造成災難性后果，甚至生命安全。因此，為了能加強對UPS蓄電池的正確使用與維護，急需一套蓄電池監控系統進行實時的監測，這對延長蓄電池的使用壽命，降低UPS供電系統故障率，有著越來越重要的意義。
二、需要解決的問題
【1】在使用中，由于對蓄電池的管理不當造成蓄電池劣化，沒有及時發現，致使劣化積累、加劇，容量累積虧損導致蓄電池過早報廢。
【2】對于蓄電池的充放電缺乏記錄及監控，蓄電池運行情況不明。
【3】缺少對于蓄電池歷史數據的整理以及分析。
【4】對于蓄電池性能狀況，如蓄電池的電壓均衡性、當前容量，無法清楚實時了解。
【5】缺乏環境溫度的監測。
三、方案簡介
大榕樹蓄電池監控系統是專為監測蓄電池性能而設計的遠程集中監控系統，其通過每節電池加裝一個電池傳感器模塊，通過聯網集中管理來監測蓄電池組的電壓、電流、內阻、溫度，使管理人員能夠及時準確地了解和掌握每組、每節蓄電池的參數情況，并及時采取相應的措施對各種情況進行操作控制，實現對蓄電池組進行全面的在線監測、故障診斷和預警。

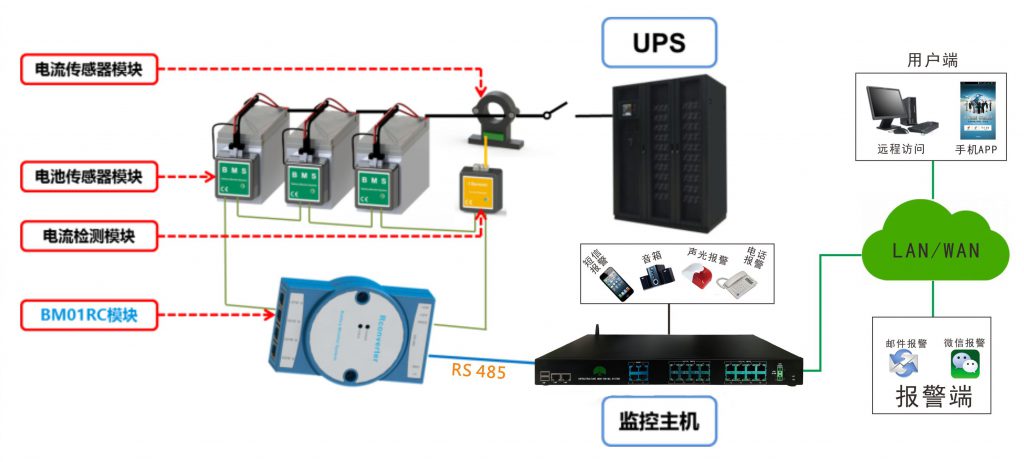

四、系統架構
五、主要功能
序號 監控模塊 實現功能
1 轉換器模塊 對最多254節電池的單體電壓、內阻、電流、溫度、總電壓等參數的數據采集
2 電流傳感器 每組電池配一個，檢測電池組充、放電電流
3 電池傳感器模塊 每節電池配一個，采集單節電池電壓、內阻、溫度
六、功能特點
????
序號 特點
1 高性能Linux嵌入式結構，多項檢測認證，穩定可靠
2 模塊化設計，安裝使用簡單， 人機界面設計友好
3 擴展性強，提供二次開發JSON接口，方便第三方軟件系統集成
4 C/S客戶端支持Windows、Linux、Mac OS
5 采集設備采用分布式系統架構，增加監控設備，不干擾其它設備的正常運行
6 系統運行可在線運行診斷和檢測，能及時發現系統各功能單元故障情況，便于系統故障的維護處理
7 軟件采用全中文B/S設計，操作方便簡潔
8 設備研發與選用采用高可靠的工業級標準，保障系統7×24小時不間斷運行
9 系統圖像、數據能通過網絡實時傳輸與保存，用于日后的查詢與分析
10 支持短信、電話、聲光、現場語音、郵件、軟件彈窗等報警
11 支持手機APP及微信
七、軟件界面
